Pada proyek gudang, pabrik, workshop, maupun bangunan bertingkat, baja H Beam sering digunakan sebagai kolom dan balok utama karena memiliki kapasitas struktur yang besar. Namun panjang profil H Beam yang tersedia di pasaran tidak selalu sesuai kebutuhan proyek sehingga proses penyambungan sering kali tidak dapat dihindari.

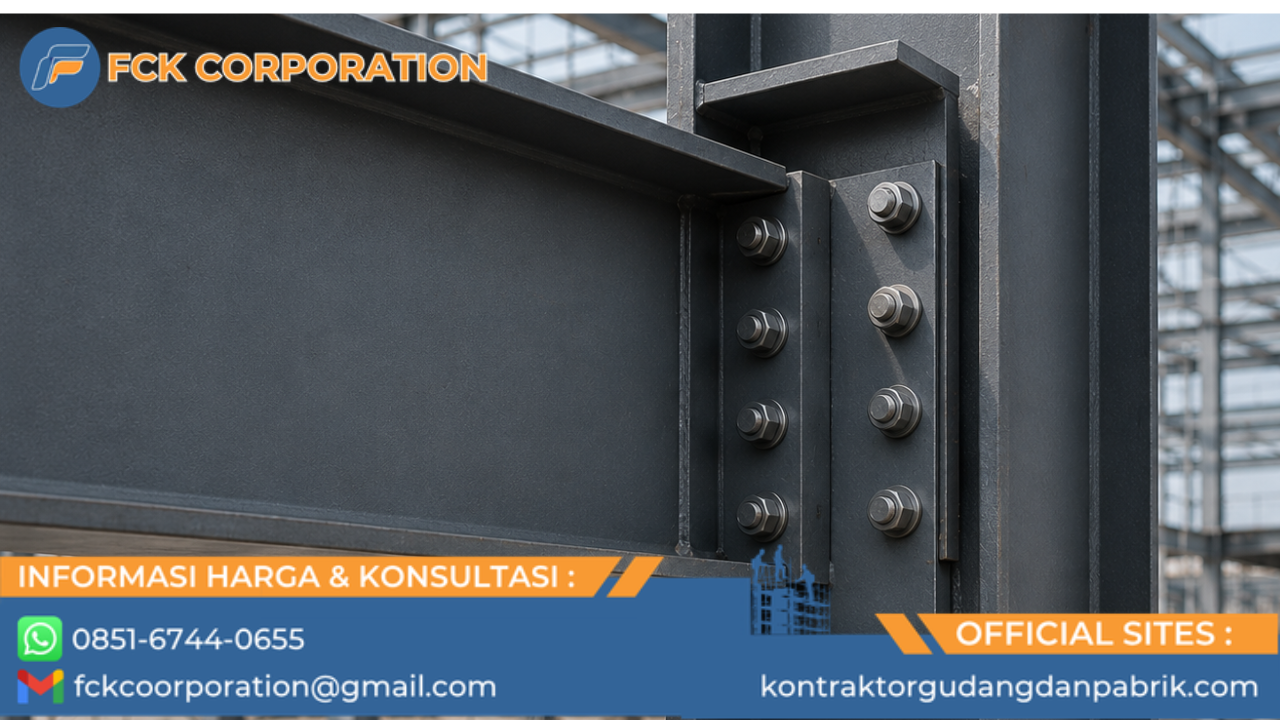

Selain untuk memperpanjang profil, sambungan juga diperlukan saat menghubungkan balok dengan kolom atau membentuk sistem portal baja. Karena berfungsi meneruskan beban antar elemen struktur, sambungan H Beam harus dikerjakan dengan presisi agar tidak mengurangi kekuatan konstruksi secara keseluruhan.

Persiapan Sebelum Melakukan Sambungan Baja H Beam

Sebelum proses penyambungan dimulai, pastikan seluruh material dan peralatan telah disiapkan dengan baik. Beberapa komponen yang umumnya dibutuhkan meliputi:

• Profil baja H Beam.
• Pelat sambung (splice plate).
• Mesin las.
• Baut mutu tinggi (jika menggunakan sambungan baut).
• Gerinda potong.
• Meteran dan siku baja.
• Waterpass.
• Clamp penjepit.
• Cat primer anti karat.

1. Memotong Ujung Baja H Beam dengan Presisi

Langkah pertama adalah memastikan kedua ujung profil H Beam memiliki bidang potong yang rata dan tegak lurus.

Pemotongan biasanya dilakukan menggunakan mesin cutting atau gerinda potong. Permukaan yang tidak rata dapat menyebabkan celah pada sambungan sehingga kualitas penyambungan menjadi kurang optimal. Karena itu, tahap ini harus dilakukan dengan teliti sebelum proses berikutnya dimulai.

2. Membersihkan Area yang Akan Disambung

Setelah pemotongan selesai, area sambungan harus dibersihkan dari: karat, minyak, debu, cat lama, dan percikan logam. Permukaan yang bersih akan membantu menghasilkan sambungan las yang lebih kuat dan meminimalkan risiko cacat las.

3. Menyelaraskan Posisi Kedua H Beam

Kedua profil H Beam kemudian diposisikan dalam satu garis lurus. Tahap ini sangat penting karena sedikit ketidaksejajaran dapat memengaruhi distribusi beban pada struktur nantinya.

4. Melakukan Tack Weld atau Las Sementara

Sebelum pengelasan penuh dilakukan, biasanya dibuat tack weld atau las titik pada beberapa bagian sambungan. Tujuan dari pengelasan tersebut adalah untuk menahan posisi profil agar tidak bergeser, menjaga kelurusan sambungan, hingga memudahkan proses pengelasan utama Pada intinya, pengelasan tersebut berfungsi sebagai pengunci sementara sebelum sambungan permanen dibuat.

5. Mengelas Bagian Web H Beam

Setelah posisi sambungan dipastikan lurus, proses pengelasan dapat dimulai pada bagian web atau badan H Beam. Bagian ini berfungsi menahan gaya geser sehingga kualitas pengelasan harus diperhatikan dengan baik. Pengelasan dilakukan secara bertahap untuk mengurangi risiko deformasi akibat panas yang berlebihan.

6. Mengelas Bagian Flange Atas dan Bawah

Setelah web selesai, proses dilanjutkan ke bagian flange atau sayap H Beam. Flange merupakan bagian yang paling banyak menerima gaya tarik dan tekan akibat momen lentur. Karena itu, kualitas sambungan pada flange sangat menentukan kapasitas struktur secara keseluruhan. Pada proyek dengan beban besar, pengelasan flange biasanya mendapatkan perhatian khusus dari tim quality control.

7. Memasang Pelat Sambung (Splice Plate)

Untuk meningkatkan kekuatan sambungan, umumnya dipasang pelat sambung pada beberapa bagian profil. Pelat sambung dapat ditempatkan pada:

8. Melakukan Pemeriksaan Hasil Sambungan

Setelah seluruh pengelasan selesai, sambungan perlu diperiksa kembali.

Beberapa hal yang biasanya dicek antara lain:

• Kelurusan profil.
• Kualitas las.
• Adanya porositas.
• Retak las.
• Undercut.
• Distorsi akibat panas

9. Finishing dan Pelapisan Anti Karat

Setelah sambungan dinyatakan memenuhi standar, area pengelasan dibersihkan menggunakan gerinda. Selanjutnya dapat dilakukan pelapisan: primer epoxy, zinc rich primer, cat anti korosi Lapisan ini bertujuan melindungi sambungan dari korosi sehingga umur pakai struktur menjadi lebih panjang.

Lihat Juga: Profil Baja WF untuk Struktur Bangunan Kuat

Kesalahan yang Sering Terjadi Saat Menyambung H Beam

Beberapa kesalahan yang sering ditemukan di lapangan meliputi:

• Permukaan sambungan tidak rata.
• Posisi profil tidak sejajar.
• Pengelasan tidak penuh.
• Pelat sambung terlalu tipis.
• Tidak dilakukan inspeksi hasil las.
• Penggunaan material yang tidak sesuai spesifikasi.

Kesalahan-kesalahan tersebut dapat menurunkan kapasitas sambungan dan memengaruhi keamanan struktur.

Sambungan Baja H Beam yang Presisi Akan Menghasilkan Struktur yang Lebih Andal

Keberhasilan konstruksi baja tidak hanya bergantung pada ukuran profil H Beam yang digunakan, tetapi juga pada kualitas sambungannya. Proses pemotongan, penyelarasan, pengelasan, pemasangan pelat sambung, hingga inspeksi harus dilakukan dengan teliti agar struktur mampu menahan beban sesuai desain.
